产品名称：自动配比设置

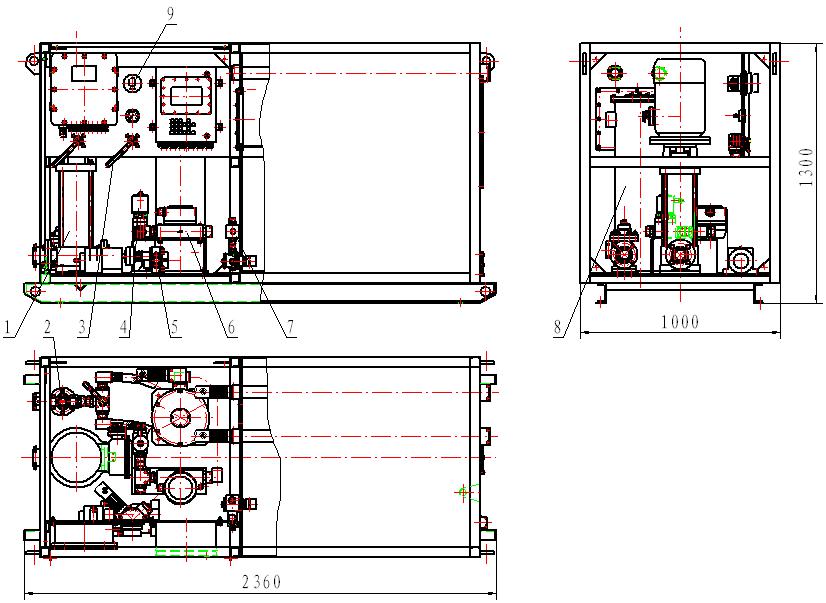

该乳化液自动配比装置主要由：1 增压泵、2 进水管路、3 手动切换手柄、4 开关电磁阀、5 风动加油装置、6、自吸式配比混液器、7 比例流量阀、8 乳化油箱、9 浓度传感器。

工作原理

该PZR12/1.2型矿用乳化液自动配比装置通过底座固定。自动配比的进水与水箱相连，由增压泵提供动力；自动配比进油管路与乳化油箱相连，由自吸式混液器提供动力。进水管路装有开关电磁阀，控制进水，进油管路装有比例流量阀自动调节乳化油流量，进而获得配比的乳化液浓度。进水和进油通过自吸式混液器进行充分混合，配出的乳化液由出口流入乳化液箱。

在工作过程中，系统将根据乳化液箱乳化液的液位自动控制配比过程进行，利用乳化液浓度传感器监测乳化液浓度，打开进水开关电磁阀开始进水，自吸式混液器以水流作为动力，采用PID控制算法，基于浓度传感器信号，自动控制比例流量阀的开口大小，实现乳化油进油流量控制，达到乳化液浓度准确配比。

结构特点

可根据设定实现自动配比并实时显示乳化液配比浓度和乳化液温度，可实现在线监测。材质为不锈钢。显示器采用7寸彩色屏幕，全中文图形化操作界面和，防爆键盘实现更好的人机交互，可实时显示乳化液浓度、工作状态动态模拟显示，对乳化液浓度、温度、液位等观察更直观方便。参数可根据需要进行设置调整，同时具有对乳化液液位上、下限，乳化液浓度上、下限，乳化液温度等进行报警。

操作介绍

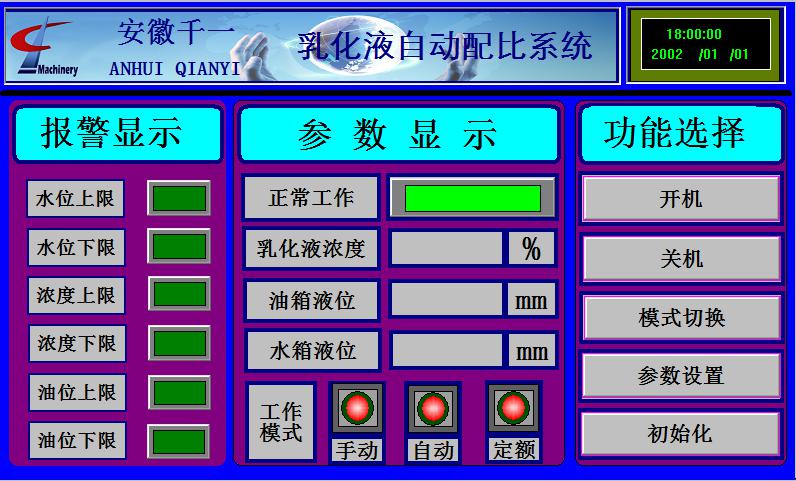

在操作主界面中可完成矿用乳化液自动配比装置的设置与显示，主界面主要分为“报警显示”、“参数显示”、“功能选择”三个区域。在参数设置界面中主要完成相关参数的设置功能。在“功能选择”区域还有关机、模式切换、初始化按钮。其中关机用来停止矿用乳化液自动配比系统；模式切换将切换自动配液和手动配液的工作方式；初始化将实现对系统相关参数的默认值初始化。

 在“参数显示”区域，当在“功能选择”区域按下开机按钮，“参数显示”区域的正常工作显示绿色，同时实时显示乳化液箱的乳化液浓度、乳化液液位、油箱油位。显示当前控制系统的工作模式，本系统共具有两种模式，手动和自动。当前控制系统处于的控制模式会显示为绿色，通过“功能选择”区域的模式切换按钮，可以切换控制系统的工作状态。
